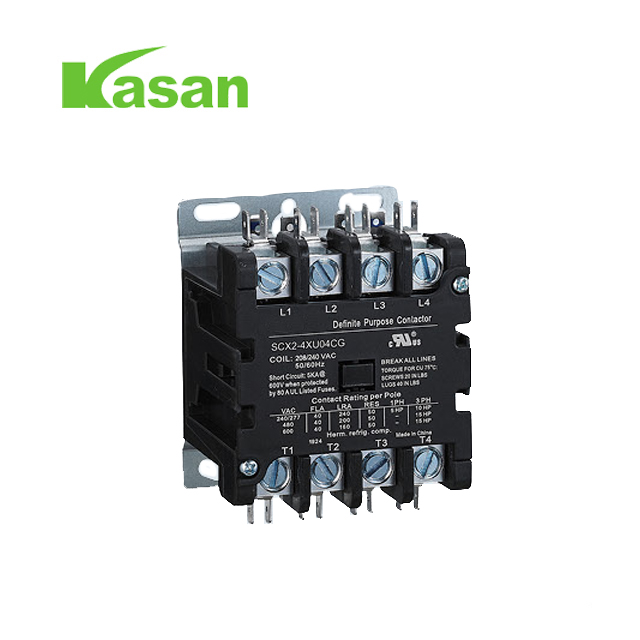

Contactor DP cu 4 poli 40 A, verificat UL, Contactor bobină de 120 V CA

Domeniu de aplicare

Contactoarele cu scop determinat seria SCX2 sunt potrivite pentru aplicații comerciale, inclusiv aparate de aer condiționat, refrigerare, încălzire rezistivă. iluminat și multe alte instalații în care este nevoie de un contactor de înaltă performanță și cost redus. Aceste dispozitive oferă flexibilitate și sunt concepute pentru a satisface sau depăși

cerințele electrice și mecanice, așa cum sunt definite de standardul UL/CSA pentru Contactoare cu scop definit.

Evaluări ale contactului electric: 20A-90A

Valori nominale a bobinei electrice: 24-60oV

evaluare de viață, 100.000 și 250.000 de opțiuni de ciclu.

Opțiuni: 1,2,3,4 poli se potrivește cu bobine de 24,120,240 și 480 VAC o gamă largă de valori electrice șurub,

conexiuni cutie sau placă de presiune bază de montare NEMA.

Seturi de comutatoare de capăt NO/NC.

Terinations 10-32 cre 20, 25& 30 Modele FLA

Modele Box Lug-40, 50, 60,75 și 90 FLA

Interval de temperatură: - 40 ° F până la + 150 ° F/- 40 ° C la + 65 ° C

Remarcă:

1.Toleranța conectorului de cablare fără dimensiunile specificate trebuie să fie în conformitate cu 0,2 mm. 2. Cuplul de blocare a șurubului circuitului principal pentru curentul nominal 20-40FLA Produse 182 poli: șuruburi 22 IN-LBS/LUGS 40 IN-LBS Cuplul de blocare a șurubului circuitului principal pentru curentul nominal 20-40FLA50-40FLA și produse 20-40FLA53:40FLA IN-LBS Cuplul de blocare a șurubului circuitului principal pentru curentul nominal 75-90FLA Produse: 50 IN-LBS

Cuplu de blocare a șurubului modulului auxiliar: 10 IN-LBS Cuplul de blocare a șurubului bobinei pentru curent nominal 20-90FLA Produse: 10 IN-LBS3. Terminalul priză de conectare rapidă trebuie să respecte standardul IEC60760 și să asigure o conexiune fiabilă între terminal și insert, dacă se utilizează cabluri de inserție.
