Cum funcționează întrerupătorul cu carcasă turnată?

Rezumatul articolului:Acest articol explică modul în care aÎntrerupător cu carcasă turnată(MCCB) funcționează, de ce este esențial în sistemele de distribuție electrică moderne și cum să îl selectați, să îl instalați și să îl întrețineți în mod corespunzător. De asemenea, abordează punctele comune ale clienților, cum ar fi defecțiunile protecției la suprasarcină, dimensionarea incorectă, declanșarea neplăcută și riscurile de siguranță în sistemele de alimentare industriale și comerciale.

Cuprins

• 1. Prezentare generală a întrerupătorului cu carcasă turnată
• 2. Cum funcționează MCCB
• 3. Componentele cheie din interiorul MCCB
• 4. Avantaje și valoare practică
• 5. Cum să selectați MCCB potrivit
• 6. Aplicații industriale
• 7. Întreținere și depanare
• 8. MCCB vs alte întrerupătoare
• 9. Întrebări frecvente

1. Prezentare generală a întrerupătorului cu carcasă turnată

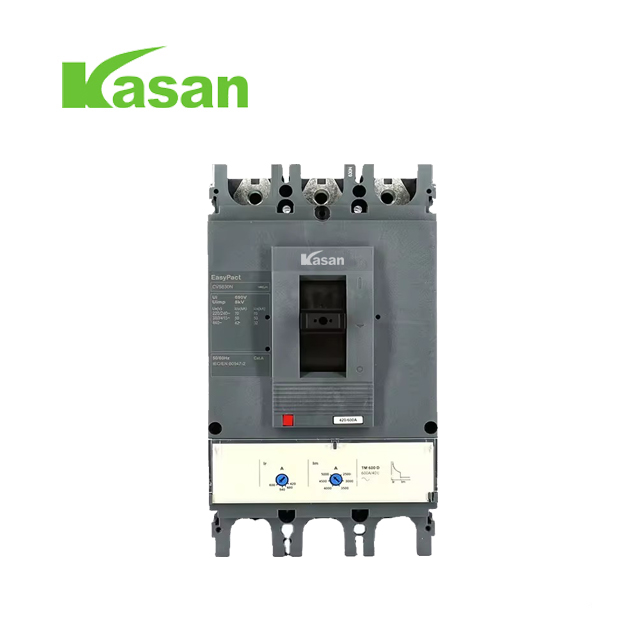

Un întrerupător de circuit cu carcasă turnată (MCCB) este un dispozitiv de protecție electrică conceput pentru a deconecta automat un circuit atunci când apar condiții anormale, cum ar fi suprasarcină, scurtcircuit sau defecțiune la masă. Spre deosebire de siguranțele simple, MCCB-urile pot fi resetate și reutilizate, făcându-le extrem de eficiente pentru sistemele electrice industriale și comerciale.

MCCB-urile sunt utilizate pe scară largă în panourile de distribuție a energiei, sistemele de protecție a motoarelor și instalațiile electrice grele unde sunt necesare setări de fiabilitate și de protecție reglabile.

2. Cum funcționează MCCB

Principiul de funcționare al unui întrerupător cu carcasă turnată se bazează pe două mecanisme cheie de protecție: protecție termică și protecție magnetică.

• Protectie termica:O bandă bimetală se îndoaie atunci când curge un curent excesiv pentru un timp prelungit, declanșând un mecanism de declanșare.
• Protectie magnetica:În timpul scurtcircuitelor, un curent mare generează un câmp magnetic care declanșează instantaneu întrerupătorul.

Această protecție dublă asigură atât siguranță la suprasarcină pe termen lung, cât și răspuns imediat la scurtcircuit. Combinația permite MCCB-urilor să protejeze echipamentele sensibile și să prevină pericolele de incendiu în rețelele electrice.

În sistemele moderne, setările de declanșare reglabile le permit inginerilor să ajusteze performanța pe baza caracteristicilor de sarcină, îmbunătățind stabilitatea sistemului și reducând opririle inutile.

3. Componentele cheie din interiorul MCCB

Un MCCB este compus din mai multe componente proiectate care lucrează împreună pentru a asigura funcționarea în siguranță:

Fiecare componentă contribuie la capacitatea MCCB de a face față sarcinilor de curent ridicate, menținând în același timp siguranța și durabilitatea în medii solicitante.

4. Avantaje și valoare practică

MCCB-urile rezolvă mai multe provocări electrice industriale comune:

• Previne deteriorarea echipamentului cauzată de suprasarcină și scurtcircuite
• Reduce timpul de nefuncționare prin funcționarea resetabilă
• Îmbunătățește fiabilitatea sistemului electric
• Oferă setări de deplasare reglabile pentru protecție flexibilă
• Gestionează eficient aplicațiile cu curent ridicat

În comparație cu sistemele tradiționale de siguranțe, MCCB-urile reduc semnificativ costurile de întreținere și îmbunătățesc continuitatea operațională în instalațiile industriale.

5. Cum să selectați MCCB potrivit

Alegerea MCCB corectă este esențială pentru a asigura protecția sistemului și pentru a evita declanșarea neplăcută. Factorii cheie includ:

• Curent nominal (in):Trebuie să corespundă cerințelor de încărcare
• Capacitate de rupere:Capacitatea de a întrerupe curentul de defect în siguranță
• Tip curba de deplasare:Determină sensibilitatea răspunsului
• Număr de poli:Bazat pe sisteme monofazate sau trifazate
• Conditii de mediu:Temperatura, umiditatea și locul de instalare

Selecția incorectă duce adesea la defecțiuni premature, supraîncălzire sau opriri inutile, care sunt puncte comune de durere în sistemele de alimentare industriale.

6. Aplicații industriale

MCCB-urile sunt utilizate într-o gamă largă de industrii datorită robusteții și adaptabilității lor:

• Uzini de productie
• Clădiri comerciale
• Centre de date
• Panouri de distribuție a energiei electrice
• sisteme HVAC
• Centre de control motor

În aceste medii, puterea neîntreruptă și protecția împotriva defecțiunilor electrice sunt esențiale pentru siguranța și eficiența în funcționare.

7. Întreținere și depanare

Întreținerea corespunzătoare asigură performanța pe termen lung a MCCB-urilor. Practicile comune includ:

• Inspecție regulată a terminalelor pentru semne de supraîncălzire
• Testarea funcțiilor de călătorie periodic
• Curățarea prafului și a contaminanților din carcasă
• Verificarea uzurii mecanice a componentelor de comutare

Problemele comune includ:

• Declanșare neplăcută din cauza dimensionării incorecte
• Eșecul deplasării din cauza uzurii mecanice
• Supraîncălzire cauzată de conexiuni slăbite

Detectarea timpurie a acestor probleme previne oprirea costisitoare a sistemului și deteriorarea echipamentului.

8. MCCB vs alte întrerupătoare

Această comparație evidențiază de ce MCCB-urile sunt preferate în mediile cu sarcină mare, unde flexibilitatea și fiabilitatea sunt esențiale.

9. Întrebări frecvente

Î1: Care este scopul principal al unui MCCB?
Protejează circuitele electrice de suprasarcini și scurtcircuite prin deconectarea automată a energiei.

Î2: Poate fi reutilizat MCCB după declanșare?
Da, MCCB-urile sunt proiectate pentru a fi resetate și reutilizate după ce condițiile de defecțiune sunt eliminate.

Î3: Cât durează un MCCB?
De obicei, 10-20 de ani, în funcție de condițiile de utilizare și practicile de întreținere.

Î4: Ce cauzează declanșarea neplăcută a MCCB?
Calcul necorespunzător al sarcinii, sursă de alimentare instabilă sau setări incorecte de declanșare.
